Условие задачи
На рисунках (0-9) таблицы 3 изображены электрические схемы. Номер схемы вашего варианта определяется в соответствии со значением N0 (последней цифры номера зачетной книжки), а параметры элементов определяются в соответствии со значением N1 (предпоследней цифры номера зачетной книжки) по таблице 4.
1. Изобразите электрическую схему, соответствующую вашему варианту. Запишите значения параметров элементов схемы.
2. Задайте предполагаемые направления токов в ветвях схемы. Запишите систему уравнений по первому и второму законам Кирхгофа. Рассчитайте токи. Для расчёта можно использовать систему MathCad.
3. Рассчитайте баланс мощностей.
Ответ

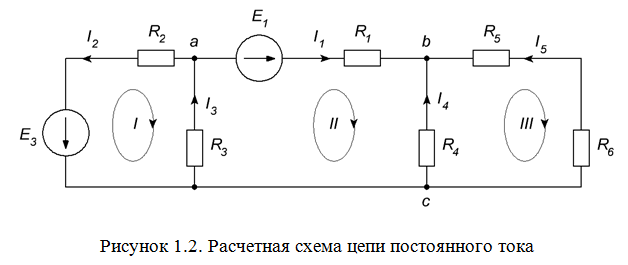

В соответствии с заданием составляем расчетную схему цепи на которой обозначаем токи в ветвях и задаем их направления. Также обозначаем узлы в цепи (a, b, c), контура (I, II, III) и направления обхода контуров (по часовой стрелке).
Заданная схема содержит n=5 неизвестных токов и m=3 узла. Соответственно, для расчета токов в цепи по законам Кирхгофа необходимо составить m-1=2 уравнения по 1-му закон...
