Изобразите электрическую схему, соответствующую Вашему варианту. Запишите значения параметров элементов схемы. Задайте предполагаемые направления векторов токов в ветвях схемы.

28 марта 2025
Электроника, электротехника, радиотехника

Условие:

1. Изобразите электрическую схему, соответствующую Вашему варианту. Запишите значения параметров элементов схемы.

2. Задайте предполагаемые направления векторов токов в ветвях схемы. Запишите систему уравнений по первому и второму законам Кирхгофа. Рассчитайте токи. Рассчитайте баланс мощностей. Для расчёта следует использовать систему MathCad.

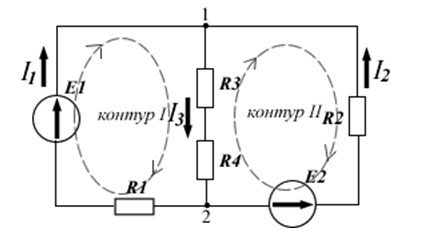

Рис.1.1. Расчетная схема

Исходные данные: Е₁=12 В, Е₂=20 В, R₁=25 Ом, R₂=30 Ом, R₃=20 Ом, R₄=50 Ом.

Решение:

В схеме два узла (1, 2,), три ветви, следовательно, для определения токов в ветвях по законам Кирхгофа необходимо составить систему из трех уравнений для неизвестных токов и решить её. Число уравнений по первому закону Кирхгофа должно быть равно одному (количество узлов без единицы), а остальные два уравнения записываются по второму закону Кирхгофа для двух независимых контуров I, II. Например, если направление обхода выбрать по часовой стрелке, то система уравнени...
