Изобразите электрическую схему. Запишите значения параметров элементов схемы. Задайте предполагаемые направления токов в ветвях схемы. Запишите систему уравнений по первому и второму законам Кирхгофа.
- Электроника, электротехника, радиотехника
Условие:
1. Изобразите электрическую схему. Запишите значения параметров элементов схемы.
2. Задайте предполагаемые направления токов в ветвях схемы. Запишите систему уравнений по первому и второму законам Кирхгофа. Рассчитайте токи. Для расчёта можно использовать систему MathCad.
3. Рассчитайте баланс мощностей.

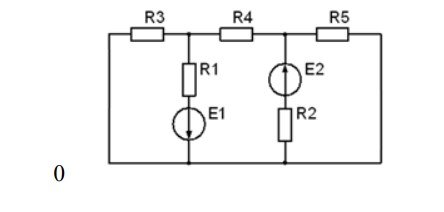

Рисунок 1.1. Заданная схема цепи постоянного тока
Решение:
В соответствии с заданием составляем расчетную схему цепи на которой обозначаем токи в ветвях и задаем их направления. Также обозначаем узлы в цепи (a, b, c), контура (I, II, III) и направления обхода контуров (по часовой стрелке).

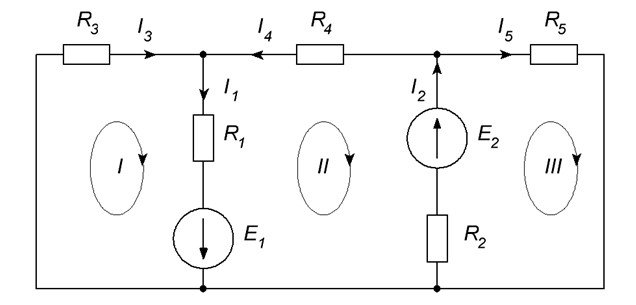

Рисунок 1.2. Расчетная схема цепи постоянного тока
Заданная схема содержит n=5 неизвестных токов и m=3 узла. Соответственно, для расчета токов в цепи по законам Кирхгофа ...
