К автоматической линии фасовки пищевых продуктов по параллельной схеме подводится электрическая энергия от источника переменного напряжения Uп. На линии установлено электрооборудование

Дата добавления: 14.11.2024

Условие задачи

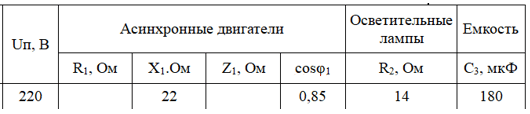

К автоматической линии фасовки пищевых продуктов по параллельной схеме подводится электрическая энергия от источника переменного напряжения Uп. На линии установлено электрооборудование:

1. группа асинхронных двигателей - привод транспортёров;

2. осветительные лампы;

3. батарея конденсаторов - для компенсации реактивной мощности асинхронных двигателей и повышения тем самым коэффициента мощности (cos φ) всей энергоустановки.

Требуется:

1. По условию задачи составить реальную схему электрической цепи.

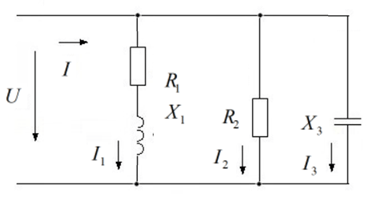

2. На основе реальной схемы составить расчётную схему (схему замещения).

3. Вычислить неизвестные параметры группы асинхронных двигателей.

4. Вычислить сопротивление Х3 батареи конденсаторов.

5. Записать в комплексной форме сопротивления каждой группы потребителей.

6. Вычислить токи всех потребителей, приняв начальную фазу напряжения питания Uп за ноль. Записать все токи в комплексной форме.

7. Построить в масштабе векторную диаграмму напряжения Uп и всех токов. По первому закону Кирхгофа I= I1+ I2+ I3 определить ток I, потребляемый из сети.

8. Вычислить активную, реактивную и полную мощности каждой группы потребителей и всей энергоустановки.

Ответ

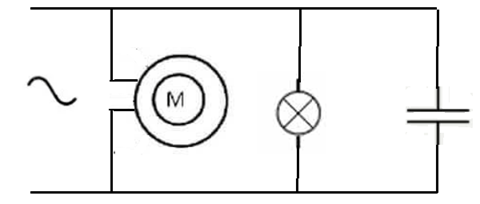

Составляем схему

Параметры группы двигателей

Сопротивление батареи конденсаторов
