Условие:

К цепи последовательного соединения сопротивлений r=30 Ом, XL1=5 Ом, XC1=45 Ом приложено несинусоидальное напряжение

Определить потребляемую и полную мощности цепи, а также коэффициент мощности.

Решение:

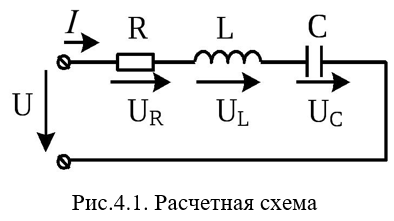

Расчетная схема показана на рис.4.1:

Сопротивление цепи для постоянной составляющей U=10B будет бесконечным, т.к. емкостной элемент С постоянный ток не пропускает. Поэтому постоянная составляющая тока в цепи I0=0.

Сопротивление цепи для первой гармоники
