Условие:

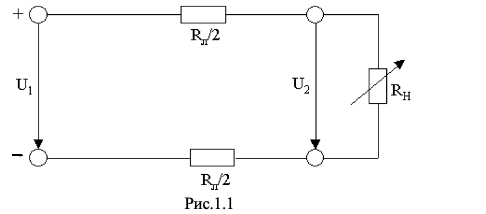

К двухпроводной линии передачи энергии постоянного тока присоединён приёмник с изменяющимся сопротивлением RH (рис. 1.1). Напряжение в начале линии U1 . Общее сопротивление проводов в линии передачи Rл . Сопротивление приёмника изменяется в пределах от нуля до бесконечности. Определить: а) ток в линии I ; б) напряжение на зажимах приёмника U2 ; в) мощность, потребляемую приёмником, Р2 . Построить в общей системе координат осей графики зависимостей:
U2=f 1 ( I ) ; P1= f 2 ( I ) ; P2= f 3 ( I ).
Исходные данные:
Решение:
Эквивалентное сопротивление цепи:
Ток в цепи:
Напряжение на зажимах приемника:
