Условие задачи
К энергосистеме в точке, имеющей мощность короткого замыкания
и напряжение
, подключена линия электропередачи длиной L. Удельное сопротивление этой линии составляет
. Линия является питающей для распределительного устройства (РУ) промышленного предприятия, на котором имеется дуговая сталеплавильная печь (ДСП). Печной трансформатор мощностью
установлен рядом с РУ. Активные и индуктивные сопротивления печного трансформатора и короткой сети, приведенные к вторичному напряжению
, заданы в таблице.
Требуется:
1) составить принципиальную схему силовой цепи и упрощенную схему замещения ДСП;
2) определить ток при эксплуатационном коротком замыкании (ЭКЗ) в ДСП и, при необходимости, рассчитать сопротивление дросселя (реактора), требующегося для ограничения этого тока;
3) определить величину колебаний напряжения как на шинах РУ при ЭКЗ, так и в точке подключения линии электропередачи к системе;
4) построить электрические характеристики печи: зависимости от тока дуги величины полезной мощности, мощности потерь, активной мощности, напряжения дуги, коэффициента мощности, электрического коэффициента полезного действия;
5) построить рабочие характеристики: зависимости от тока дуги величин удельного расхода электроэнергии, часовой производительности печи, времени плавления 1 т. стали, полного коэффициента полезного действия;
6) определить оптимальный рабочий ток печи.

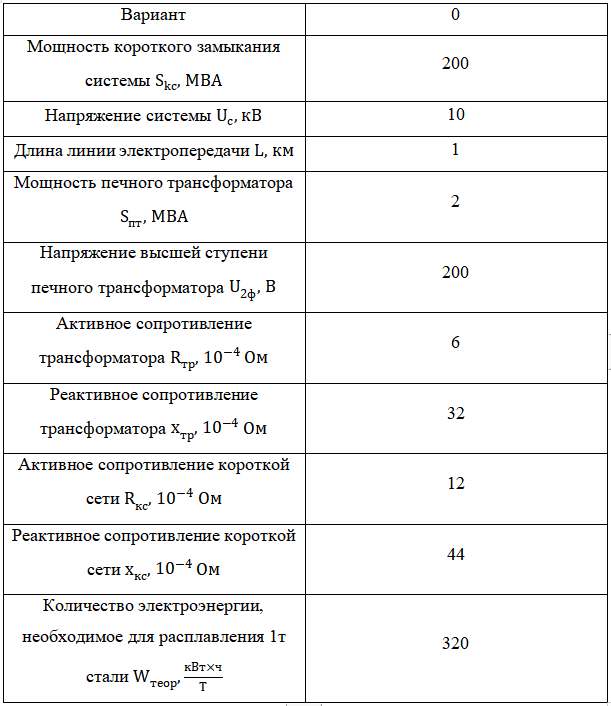

Таблица 1 - Исходные данные
Ответ
Составляем схемы ДСП.

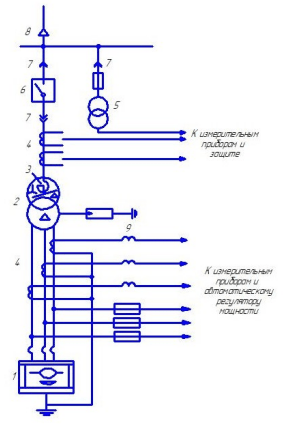

Рисунок 1 - Электрическая схема питания ДСП: 1 - печь; 2 - печной трансформатор;
3 - встроенный реактор; 4 - трансформатор тока; 5 - трансформатор напряжения;
6 - высоковольтный выключатель; 7 - разъединители; 8 - ввод высокого напряжения;
9 - реле защиты от перегрузки.
