К генератору постоянного тока, имеющего ЭДС Е1 = 12 В и внутреннее сопротивление R1 = 0,5 Ом, подключен для заряда аккумулятор с ЭДС Е2 и внутренним сопротивлением R2

25 июля 2024
Электроника, электротехника, радиотехника

Условие:

К генератору постоянного тока, имеющего ЭДС Е₁ = 12 В и внутреннее сопротивление R₁ = 0,5 Ом, подключен для заряда аккумулятор с ЭДС Е₂ и внутренним сопротивлением R₂, а также n одинаковых ламп накаливания мощностью Р каждая с номинальным напряжением U_Н = 12 В. Лампы включаются параллельно.

Составить схему электрической цепи, а затем перейти к расчетной схеме замещения.

Определить токи в ветвях методом Кирхгофа.

E₂ = 8Вт; R₂ = 4,8Ом; P = 3 Вт; n = 4шт.

Решение:

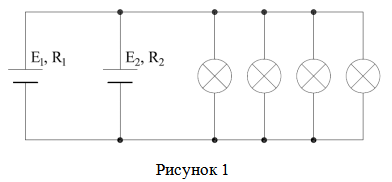

1. Составим схему электрической цепи (см. рисунок 1).

2. Составим расчетную схему замещения (см. рисунок 2).

Внутренние сопротивления источника и аккумулятора представим в виде резисторов с номиналами R₁ и R₂ соответственно. Лампы заменим эквивалентным сопротивлением R₃.
