К источнику переменного тока с напряжением U подключены последовательно три приемника. Определить: ток в цепи; напряжения на каждом из приемников у1, у2, у3; коэффициент мощности цепи косинус альфа; активную пк, реактивную куk и полную сk.

Дата добавления: 13.08.2024

Условие задачи

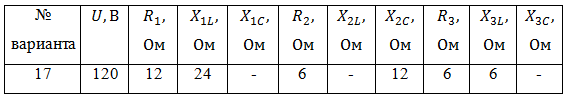

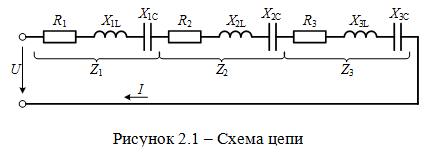

К источнику переменного тока с напряжением U подключены последовательно три приемника (рис. 2.1)

Определить: ток в цепи I; напряжения на каждом из приемников U1, U2, U3; коэффициент мощности цепи cos⁡φ; активную Pk, реактивную Qk и полную Sk мощности каждого приемника и всей цепи (построить векторную диаграмму напряжений и тока).

Ответ

Реактивные сопротивления приемников:

X1=X1L-X1C=24-0=24 Ом
X2=X2L-X2C=0-12=-12 Ом
X3=X3L-X3C=6-0=6 Ом

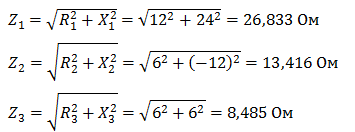

Полные сопротивления приемников:

Эквивалентное полное сопротивление:

Ток в цепи:
