Условие:

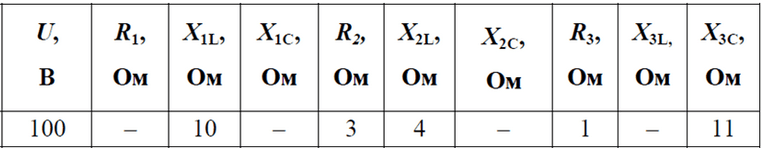

К источнику переменного тока с напряжением U подключены последовательно три приемника (рис. 2. 1).

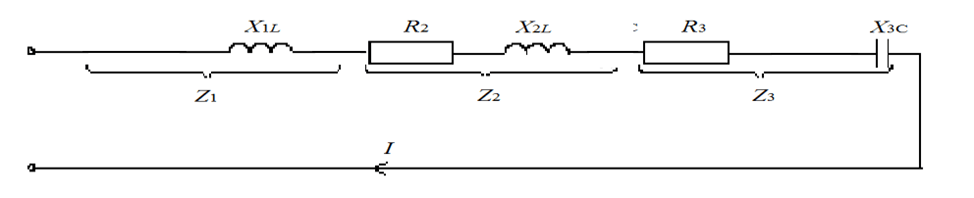

Рис.2.1. Заданная схема
Определить: ток в цепи I; напряжения на каждом из приемников U1, U2, U3; коэффициент мощности цепи cos φ; активную Pk, реактивную Qk и полную Sk мощности каждого приемника и всей цепи (построить векторную диаграмму напряжений и тока).
Решение:
Реактивные сопротивления приемников:

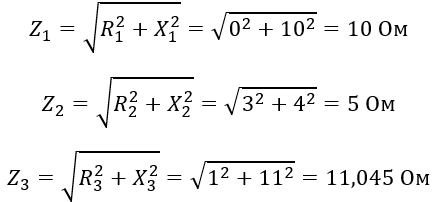

Полные сопротивления приемников:
Эквивалентное полное сопротивление:
