К источнику переменного тока с напряжением у подключены последовательно три приемника рисунок 1 Схема с последовательным соединением приемников

«К источнику переменного тока с напряжением у подключены последовательно три приемника рисунок 1 Схема с последовательным соединением приемников»
  • Электроника, электротехника, радиотехника

Условие:

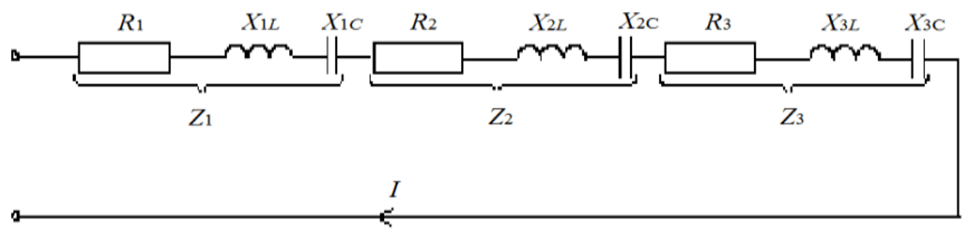

К источнику переменного тока с напряжением U подключены последовательно три приемника (рис. 1).

Рис. 1. Схема с последовательным соединением приемников

Необходимо выполнить в соответствии со своим вариантом (табл. 1):

Определить коэффициент мощности цепи                     .

1) Определить активную  Pk, реактивную  Qk  и полную Sk мощности каждого   k-го приемника и всей цепи. Провести проверку правильности решения с помощью баланса мощности в комплексном виде.

2) Построить векторную диаграмму напряжений и тока (количество векторов напряжения равно числу идеальных элементов в цепи плюс напряжение источника). Проверить выполнение законов Кирхгофа на векторной диаграмме.

Таблица 1

Решение:

1) Определить активную Pk, реактивную Qk и полную Sk мощности каждого k-го приемника и всей цепи. Провести проверку правильности решения с помощью баланса мощности в комплексном виде.
