К источнику трехфазного тока с действующим значением линейного напряжения U_Л=380В подключены три одинаковые катушки индуктивности (обмотки) по схеме «звезда». Активное сопротивление каждой катушки R=12 Ом, реактивное сопротивление X_L=16 Ом.
«К источнику трехфазного тока с действующим значением линейного напряжения U_Л=380В подключены три одинаковые катушки индуктивности (обмотки) по схеме «звезда». Активное сопротивление каждой катушки R=12 Ом, реактивное сопротивление X_L=16 Ом.»
- Электроника, электротехника, радиотехника
Условие:
К источнику трехфазного тока с действующим значением линейного напряжения UЛ=380В подключены три одинаковые катушки индуктивности (обмотки) по схеме «звезда». Активное сопротивление каждой катушки R=12 Ом, реактивное сопротивление XL=16 Ом.
Определить фазные токи и напряжения; активную Р, реактивную Q, полную S мощности потребителя. Построить в масштабе векторную диаграмму.
Рис. 1
Решение:
Дано:
UЛ=380 В,
R=12 Ом,
XL=16Ом.
Найти
IФ, cos, P, Q, S.

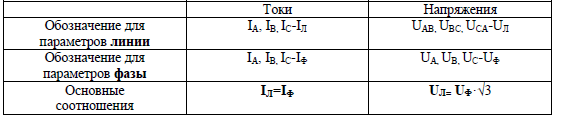

Так как заданна симметричная однородная нагрузка, то возможно подключение нагрузки (например, двигателя) без нейтрального провода.
Расчитаем фазные напряжения
