Условие:
К источнику трехфазного тока с действующим значением линейного напряжения UЛ=380В подключены три одинаковые катушки индуктивности (обмотки) по схеме треугольником.
Активное сопротивление каждой катушки R=12 Ом, реактивное сопротивление XL=16 Ом.
Определить фазные токи и напряжения; активную Р, реактивную Q, полную S мощности потребителя. Построить в масштабе векторную диаграмму.

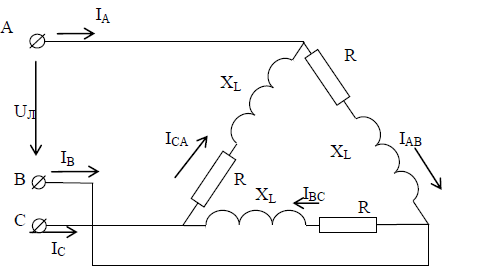

Рис. 1
Решение:
Дано:
UЛ=380 В,
R=12 Ом,
XL=16 Ом.
Найти
IФ, cos, P, Q, S.

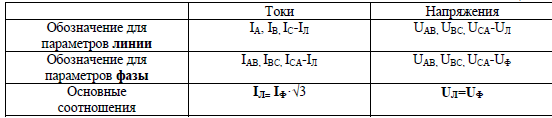

Расчитаем фазные напряжения
Найдем полное сопротивление каждой фазы:
