Условие задачи
К каждому двухпроводному окончанию дуплексного канала ТЧ подключена своя линия с комплексным входным сопротивлением Zл=Rл-Хл.
Рассчитайте:
1. Запас устойчивости канала.
2. Время запаздывания и затухание первого эха говорящего.
Будут ли мешать эхосигналы говорящему абоненту?
Исходные данные находят по формулам:
- активная и емкостная составляющие комплексного входного сопротивления двухпроводной линии на ближнем конце (где располагается говорящий абонент)
- аналогичная характеристика на удаленном конце
- время распространения сигнала в одном направлении (ГВП)
- сопротивление балансного контура каждой дифсистемы равно 600 Ом (активное), а остаточные затухания в обоих направлениях соответствуют номиналуАr = 7 дБ [2].
Ответ

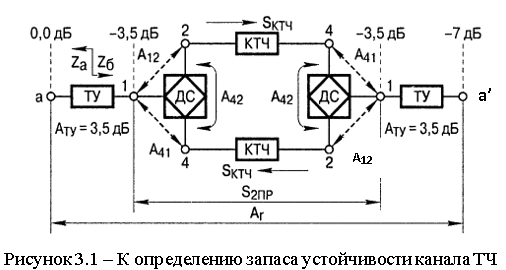

1. В соответствии со схемой рисунка 2[1] с учетом петли обратной связи запас устойчивости канала определяется:
Так как усиление в канале тональной частоты (КТЧ) - Sктч определяется условием соблюдения ...
