Условие:

К линии электропередачи, параметры которой приведены в таблице 4, подключена нагрузка, режим работы которой характеризуется годовым графиком нагрузки, параметры которого представлены в таблице 5. Величина наибольшей передаваемой активной мощности задана в таблице 4. Определить годовые нагрузочные потери электроэнергии методами характерных режимов, среднеквадратичных параметров и времени наибольших потерь. Вычислить различия в потерях энергии (в процентах) по различным методам, приняв в качестве эталонного метод характерных режимов. Результаты расчётов свести в таблицу.

Исходные данные

Таблица 4

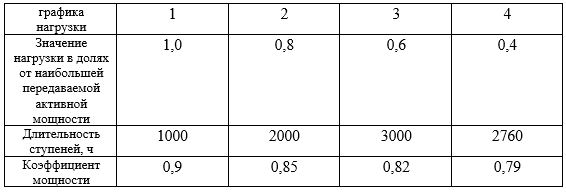

Таблица 5

Решение:

Рассчитаем параметры схемы замещения ВЛ 110кВ. Для марки провода АС - 70/11 найдем характеристики по справочным данным [1].

r0=0,442 Ом/км

x0=0,444 Ом/км

b0=2,547 мкСм

Рассчитаем активное сопротивление ВЛ:

Rл = r0 ∙ L

Rл = 0,442 ∙ 26 = 11,492 Ом

Вычисление потерь по методу характерных режимов

На каждой ступени графика потери мощности
