Условие задачи
К распределительному электрическому щиту постоянного тока присоединены три параллельные группы электроприемников, имеющие соответственно сопротивления R1, R2, R3. Ток в первой группе равен I1, длина магистрального провода l, сечение – S.
Данные для каждого варианта задания представлены в таблице 1.1.

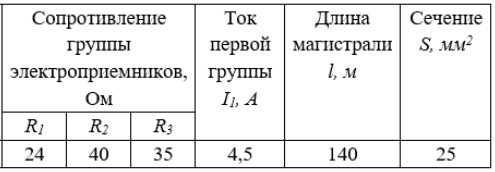

Таблица 1.1
Составить электрическую схему питания.
Определить
− ток в магистральном проводе;
− действительную потерю напряжения в магистральном проводе;
− напряжение в начале магистрального провода.
Выбрать предохранитель для защиты сети от перегрузок.
Магистраль выполнена открыто двухжильным кабелем с медными жилами.
Ответ

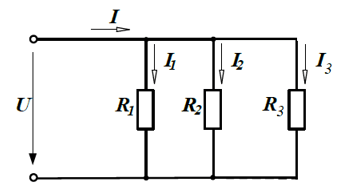

Электрическая схема питания показана на рисунке 1.
Рис. 1. Параллельное соединение трёх групп электроприемников
1. По закону Ома определим напряжение на сопротивлении R1
U1 = I1ꞏR1 = 4,5ꞏ24 = 108 В.
Так как группы электроприемников подключены параллельно, то
U1 = U2 = U3 = U = 108 В.
2. Находим токи I2, I3 по закону Ома:
