К разомкнутой линии (рис.1) длиной l = 10 м и с волновым сопротивлением ρ = 200 Ом подключен источник гармонических колебаний с задающим напряжением u_1(t)=U_(m1)·cosωt, U_(m1)=5·√2 (U_1=5В). Длина волны колебаний λ=12 м.

Условие:

Расчет длинных линий.

К разомкнутой линии (рис.1) длиной l = 10 м и с волновым сопротивлением ρ = 200 Ом подключен источник гармонических колебаний с задающим напряжением

Длина волны колебаний λ=12 м.

Постройте график распределения действующих значений напряжения вдоль линии. Определите Z_вх.

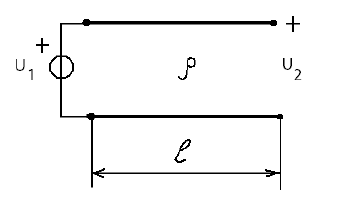

Рис.1

Разомкнутая линия находится в режиме стоячих волн. Распределение напряжений определяется из соответствующих уравнений передачи:

Напряжение U2 в конце линии вычисляется из условия, что при y=l имеем напряжение на входе линии U1...
