Условие:

К трехфазной цепи с действующим значением линейного напряжения Uл подключен симметричный трехфазный приемник, соединенный по схеме треугольник  (рис. 6). Активное и реактивное сопротивления приемника соответственно равны R и X. Определить действующие значения токов в фазах приемника и линейных проводах, а также потребляемую приемником активную мощность в следующих режимах: а) симметричном трехфазном; б) при обрыве одной фазы приемника; в) при обрыве линейного провода. Построить для всех трех случаев топографические диаграммы напряжений и построить на них векторы токов.

Исходные данные: Uл=220В; R=4 Ом; X=-6Ом



Решение:

а) симметричный трехфазный режим

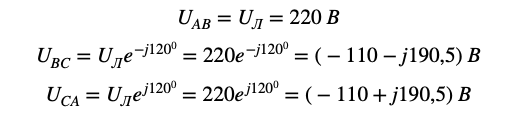

Симметричные фазные комплексные напряжения приемника равны:

Комплексные сопротивления фаз приемника равны:

Действующие значения фазных токов равны:
