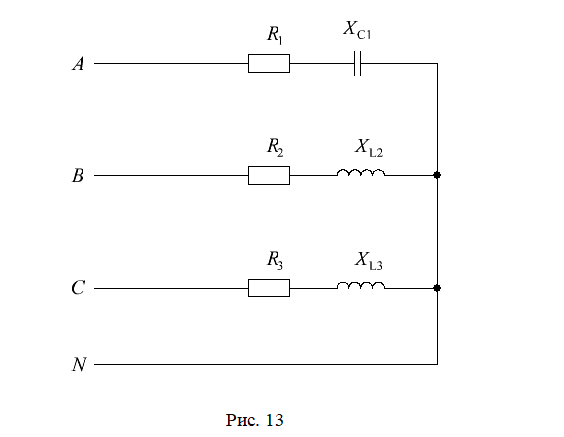

К трехфазному источнику включена цепь (рис. 13). Значение линейного напряжения, активных, индуктивных и емкостных сопротивлений приемников приведены в таблице №5.
«К трехфазному источнику включена цепь (рис. 13). Значение линейного напряжения, активных, индуктивных и емкостных сопротивлений приемников приведены в таблице №5.»
- Электроника, электротехника, радиотехника
Условие:
К трехфазному источнику включена цепь (рис. 13). Значение линейного напряжения, активных, индуктивных и емкостных сопротивлений приемников приведены в таблице №5.
Требуется:
1. Определить фазные и линейные токи для заданной схемы соединения.
2. Определить активную, реактивную и полную мощности, потребляемые цепью.
3. Построить совмещенную векторную диаграмму токов и напряжений.
Таблица №5
Решение:

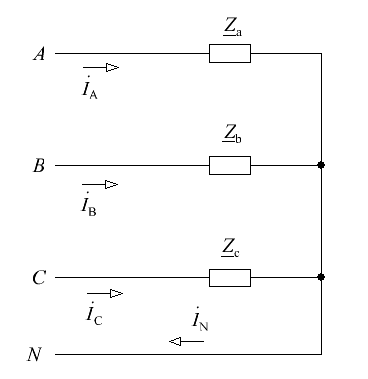

1. Схема замещения заданной цепи изображена на рис. 14.
Рис. 14

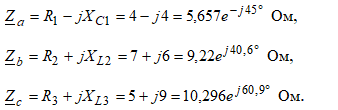

2. Определим полные комплексные сопротивления каждой из фаз нагрузки:
3. Расчет токов в трехфазных цепях производится символическим методом...
