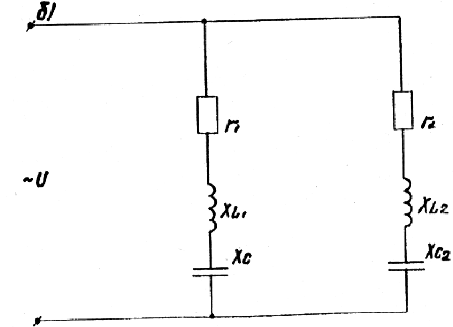

К зажимам цепи однофазного переменного тока приложено напряжение U. (рис. 16). Величины сопротивлений цепи r1, r2, XL1, XL2, Xс1, Xс2 приведены в таблице вариантов.

Для электрической цепи синусоидального тока (рис.1) с входным напряжением u(t) = корень от 2 умножить на напряжение синус ( омега от t + фи) выполнить следующие действия:

Построить: механические характеристики двигателя М = f (S) и n = f (M), обозначить на них паспортные: номинальный, пусковой, максимальный моменты.  Выполнить расчет согласно примеру решения с построением всех указанных характеристик.

Постройте топографическую диаграмму напряжения для цепи, в которой источник напряжения соединен последовательно с резистором R1, конденсатор C параллельно с катушкой L, а катушка L последовательно резистором R2.
