К зажимам цепи подведено синусоидальное напряжение., действующее значение которого U=150B, частота f=50Гц. Показания приборов: ваттметра Р=240 Вт,   амперметра при включенной батарее конденсаторов I’=1,5А, при отключенной I’’=2 А, вольтметра U=150 B.

К зажимам цепи подведено синусоидальное напряжение., действующее значение которого U=150B, частота f=50Гц. Показания приборов: ваттметра Р=240 Вт,   амперметра при включенной батарее конденсаторов I’=1,5А, при отключенной I’’=2 А, вольтметра U=150 B.

Определить:

Активное r_К и реактивное Xк сопротивления катушки;

Емкость батареи конденсаторов С.

Построить топографическую диаграмму напряжений и на ней показать векторы токов.

Написать выражение для мгновенных значений напряжения и тока (при отключенной батарее конденсаторов).

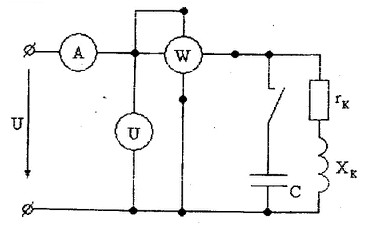

Рисунок 3.1
