Условие:

К зажимам цепи (рис. 1, табл. 1) подведено переменное синусоидальное напряжение (U). Частота сети (f).

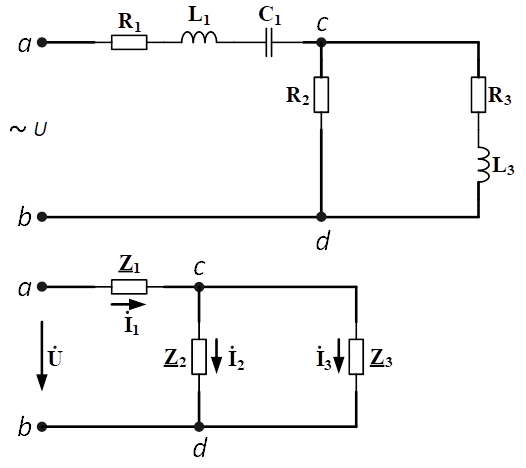

Рисунок 1 – Заданная схема однофазной электрической цепи переменного тока и комплексная схема замещения цепи

Таблица 1 – Параметры цепи

  1. Рассчитать комплексы токов (I1; I1;  I3 ) во всех ветвях схемы символическим методом
  2. Составить баланс мощностей.
  3. Построить временные диаграммы найденных токов (графики зависимости токов от времени).
  4. Построить векторную диаграмму токов (I1; I1; I3) и напряжений (Uac; Ucd ) относительно входного напряжения (U).
  5. Построить треугольники сопротивлений ветви (Z1 ) с указанием величины угла (φ1 ) и ветви (Z3 ) с указанием величины угла (φ3 ) и характера нагрузки ветвей.

Решение:

Угловая частота переменного тока:

Реактивные сопротивления отдельных элементов цепи:

индуктивное сопротивление катушки индуктивности (L1):

индуктивное сопротивление катушки индуктивности (L3):
