К зажимам четырехпроводной сети, линейное напряжение которой равно 380 В, подключен несимметричный приемник, рисунок 1. Сопротивления нагрузки соответственно равны
Определить токи в линейных и нулевом проводах, построить векторную диаграмму, сделать проверку на баланс мощности.

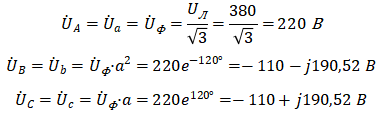

1. Определяем фазные напряжения приемников. Так как нейтральный провод не имеет сопротивления, он выравнивает потенциалы нейтралей источника и приемника. Поэтому фазные напряжения приемника будут равны фазным напряжением генератора, они имеют одинаковые амплитуды и сдвинуты на углы 120:
где операторы
