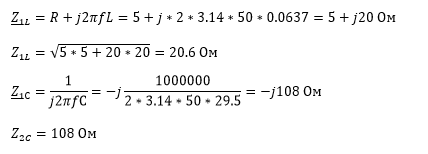

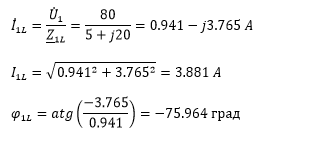

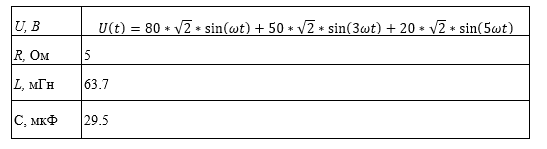

К зажимам электрической цепи переменного тока параллельно под­ключены катушка индуктивности с активным сопротивлением R и индуктив­ностью L и конденсатор с емкостью С. К цепи подведено периодическое неси­нусоидальное напряжение u(t).

Напряжение сигнала неизвестной формы измерялось тремя вольтметрами – с пиковым детектором, с детекторами среднеквадратического значения и средневыпрямленного значения.

1. Определите системную передаточную функцию H(p); 2. Определите комплексно-частотную характеристику K(j ω); 3. Постройте векторную диаграмму для заданного воздействия и реакции на верхней граничной частоте i0(t) = I0 · cos(ωh·t+Θ);

На рисунке приведена схема сложной цепи постоянного тока. По заданным значениям сопротивлений и э.д.с. определить ток в каждой веви схемы методом узлового напряжения.
