Условие задачи
Расчет катушки зажигания. Расчет электромагнитных параметров катушки зажигания. Расчет рабочих характеристик системы зажигания.

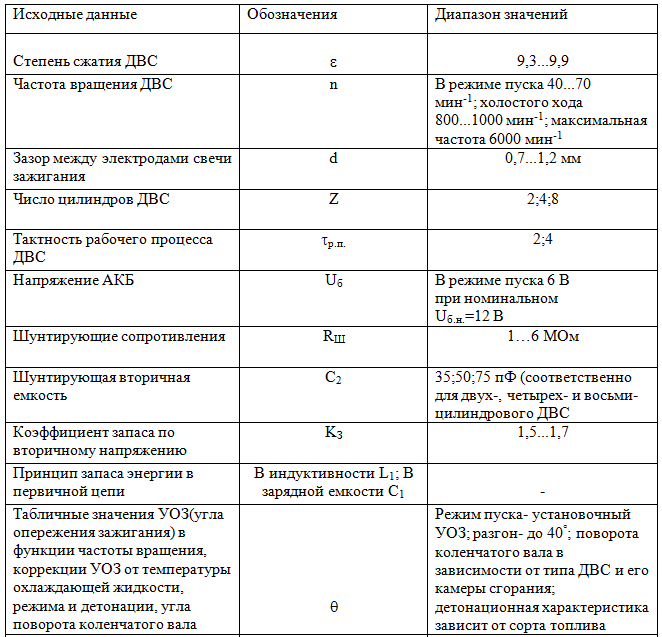

Исходные данные для проектирования аппаратов систем зажигания
Основные требования к разрядным характеристикам системы зажигания:
- максимальное вторичное напряжение не менее 24 кВ;
- скорость нарастания вторичного напряжения не менее 600 B/мкс;
- максимальный ток разряда не менее 65 мА;
- время разряда не менее 2,2 мс.
Основными задаваемыми параметрами по режиму накопления были:
- ток ограничения 7,5 А;
- время накопления обеспечивается контроллером и равно 3,5 мс при напряжении питания 12 В, при другом напряжении контроллер корректирует время накопления, но оно остается эквивалентным 3,5 мс при 12 В, поэтому достаточно проводить расчет на один режим.
Ответ
Задачей расчетного метода является определение электромагнитных параметров системы зажигания для изготовления прототипов и проведения на них исследований для проверки характеристик, соответствуют они или нет техническим требованиям.
При проектировании катушки зажигания для надежного воспламенения рабочей смеси на всех режимах работы величину вторичного напряжения U2max выбирают с запасом.
КЗ = U2max / UПР = 1,5
где UПР = 15 кВ (для режима максимальной мощности) и UПР 20 кВ (для режима пуска и разгона) пробивные напряжения, зависят от давления в камере сгорания в момент пробоя зазора между ...
