Условие задачи
Катушка с активным сопротивлением и индуктивностью соединена последовательно с конденсатором и подключена к источнику переменного тока. Определить действующее значение тока, полное сопротивление цепи, полную, активную и реактивную мощности. Построить векторную диаграмму токов и напряжений, треугольник сопротивлений и мощностей. Определить частоту тока при резонансе напряжений.
Дано:
R=60 Ом
L=90 мГн
C=20 мкФ
Um=60 B
f=200 Гц
Ответ

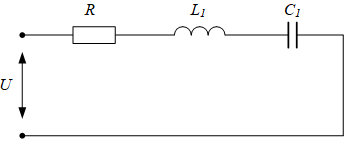

Используя исходные данные нарисуем заданную схему (Рис 2-1)
Рис 2-1
Определим сопротивления реактивных элементов схемы
