Условие:
Катушка с активным сопротивлением r = 20 Ом и индуктивным xL = 15 Ом соединена параллельно с конденсатором, емкостное сопротивление которого xC = 50 Ом (рис. 4, а). Определить: токи в ветвях и в неразветвленной части цепи; активные и реактивные мощности ветвей и всей цепи; полную мощность цепи; начертить в масштабе векторную диаграмму. К цепи приложено напряжение U=100 В.
Решение:

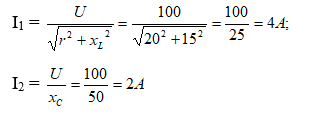

1. Токи в ветвях:
2. Углы сдвига фаз в ветвях будем находить по синусам во избежание потери знаков углов:
