КОНТРОЛЬНАЯ РАБОТА по дисциплине: «Электропривод»

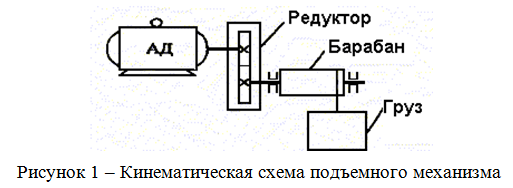

1. Для главного привода подъемного механизма, выполненного по кинематической схеме, приведенной на рисунке 1, в соответствии с индивидуальным заданием выбрать асинхронный электродвигатель (АД) с фазным ротором, тип и марку редуктора. Режим работы электропривода – повторно-кратковременный (S3).

2. Рассчитать сопротивления ступеней пускового реостата и определить пусковой ток в роторе электродвигателя и в сети.

3. Разработать схему автоматического управления пуском электродвигателя в функции параметра (тока, времени, скорости), указанного в задании. Количество ступеней пускового реостата должно соответствовать расчету (см. п. 1.2). Выбрать необходимую аппаратуру защиты и управления.

4. Для главного привода подъемного механизма определить сопротивления, которые требуется ввести в цепь ротора, чтобы груз двигался на подъем и на спуск со скоростью, равной 0,5 заданного значения. Построить искусственные механические характеристики и определить ток в роторе и в сети при указанных режимах работы.

Исходные данные для расчета приведены в таблице 1.

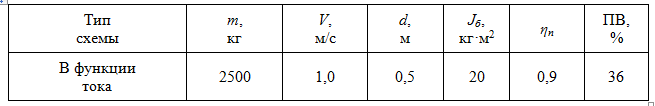

Таблица 1 – Исходные данные
