Условие задачи
Контрольная работа по теме « Двигатели постоянного тока»
Содержание задания на работу. Для двигателя постоянного тока серии 2П параллельного возбуждения заданы номинальные параметры: номинальное напряжение Uн, мощность Рн, частота вращения nн, коэффициент полезного действия ηн, ток возбуждения Iвн, сопротивление обмотки якоря rв.
Требуется:
1) начертить схему подключения двигателя к источнику постоянного напряжения с указанием приборов для измерения токов и напряжений;
2) определить противо-ЭДС в обмотке якоря;
3) определить номинальный момент на валу двигателя;
4) определить пределы изменения частоты вращения двигателя при изменении величины добавочного сопротивления в цепи якоря rд от 0 до 8rа при постоянном моменте сопротивления на валу Мс=1,2Мн; 5) построить естественную и искусственную
(при rд = 8 rа) механические характеристики.
Ответ
Исходные данные:

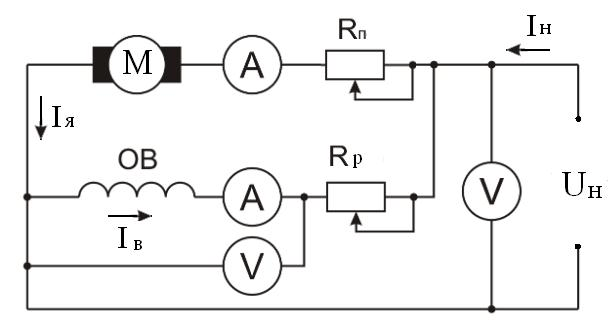

Схема подключения двигателя:
Рис. 1.2.1
В схеме подключения:ОВ - обмотка возбуждения; М - якорь, rp - регулировочный реостат, для регулирования тока возбуждения; rп - регулировочный реос...
