Требуется: нарисовать схему соединения приемников в звезду с нулевым проводом; определить токи в линейных и нейтральном проводе; определить активную и реактивную мощности; построить векторную диаграмму; определить фазные и линейные токи.

Задача. Расчет трехфазной цепи переменного тока

К трехфазному источнику с симметричной системой фазных напряжений подключены сопротивления. При расчет цепи пренебрегаем сопротивлением линейных и нейтрального провода.
Требуется:

1)Нарисовать схему соединения приемников в звезду с нулевым проводом;

2)определить токи в линейных и нейтральном проводе;

3)определить активную и реактивную мощности, потребляемые цепью;

4)построить векторную диаграмму;

5)включить эти же элементы приемника по схеме треугольника, определить фазные и линейные токи.

Дано:

Линейное напряжение

активные сопротивления:

реактивные сопротивления:

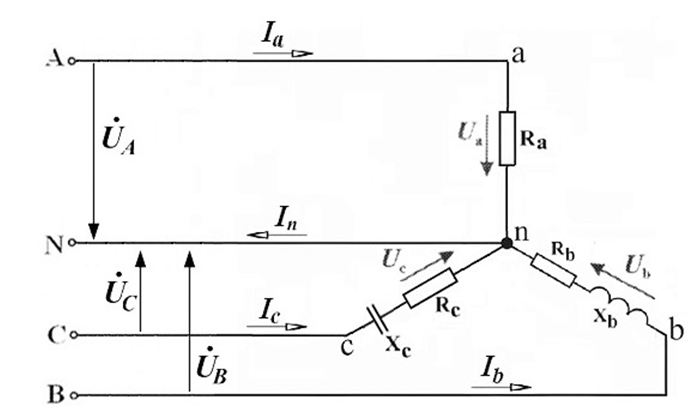

Рис.5. Схема цепи
