Условие задачи
Решение задачи по теме «Двигатели постоянного тока параллельного возбуждения»
В двигателе постоянного тока параллельного возбуждения заданы номинальные параметры:
напряжение на зажимах двигателя
мощность
частота вращения
сопротивление обмотки возбуждения
сопротивление обмотки якоря
Требуется:
1) Начертить схему подключения двигателя к источнику постоянного напряжения с указанием приборов для измерения токов и напряжений;
2) Описать принцип действия двигателя постоянного тока и способы пуска;
3)Определить мощность, потребляемую двигателем из сети и противо-ЭДС в обмотке якоря;
4)Определить ток в якоре и обмотке возбуждения для номинального режима;
5) Определить пусковой ток и сопротивление пускового реостата при кратности тока 2,5;
6) Определить номинальный момент на валу двигателя;
7) Определить частоту вращения и мощность потерь в цепях якоря и возбуждения при значении сопротивления реостата в цепи возбуждения
8)Построить графики зависимости частоты вращения и суммарных электрических потерь в цепях якоря ΔРЯ и возбуждения ΔРВ от сопротивления в цепи возбуждения.
Ответ
Начертим схему подключения двигателя к источнику постоянного напряжения с указанием приборов для измерения токов и напряжений.

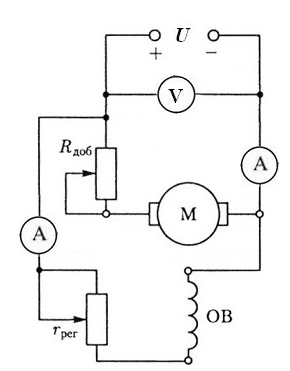

Рис.8. Схема подключения двигателя постоянного тока параллельного возбуждения
Опишем принцип действия двигателя постоянного тока. Обмотка возбуждения двигателя постоянного тока подключена к источнику постоянного напряжения. Постоянный ток обмотки возбуждения IВ создает посто...
