Контрольная работа Синтез цифровых комбинационных схем по произвольной таблице истинности

Построить комбинационные схемы, реализующие определенную булеву функцию, которая принимает значение 0 или 1 при заданном условии.

Необходимо выполнить следующие этапы:

1.                   Получить вариант задания у преподавателя.

2.                   Составить таблицу истинности функционирования КС по заданной булевой функции.

3.                   Произвести построение схемы на логических элементах в соответствии с заданным вариантом (по заданной логической функции составить комбинационную схему).

4.                   Произвести оптимизацию КС, применив СКНФ или СДНФ, минимизировать функцию.

5.                   Синтезировать соответствующую предыдущему пункту схему.

6.                   Реализовать логическую функцию, используя двухвходовые элементы базиса «И-НЕ» или «ИЛИ-НЕ», согласно заданному преподавателем варианту.

Вариант задания

Черемняков Дмитрий

Значения "1"

Ч - 7 - 0111

Е - 5 - 0101

Р - 0 - 0000

Е - пропускаем, повтор 1

М - 12 - 1100

Значения "0"

Д - 4 - 0100

М - пропускаем, была такая 1

И - 8 - 1000

Т - 2 - 0010

Р - пропускаем, была такая 1

И - пропускаем, был такой 0

Й - 9 - 1001

Итоговая функция

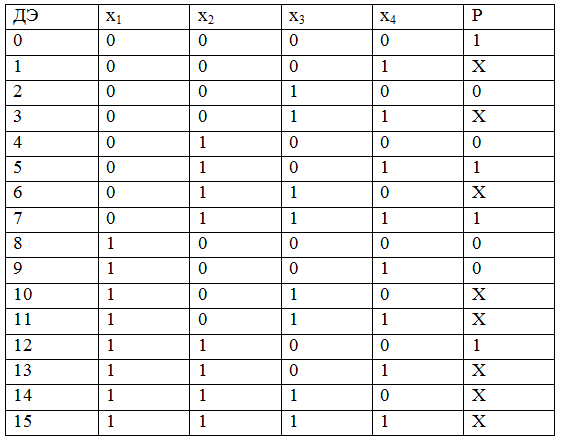

1-X-0-X-0-1-X-1-0-0-X-X-1-X-X-X

Т.к. вариант нечетный, то реализуем СКНФ
