Контур образован последовательным подключением к источнику гармонической ЭДС индуктивного L, емкостного С и резистивного r элементов.

Дата добавления: 26.05.2024

Условие задачи

Контур образован последовательным подключением к источнику гармонической ЭДС индуктивного L, емкостного С и резистивного r элементов.
Номинальные значения параметров L, C, r элементов заданы
C = 800 пФ,

L = 700 мкГн,

r= 10 Ом.

Нарисовать схему контура. Рассчитать резонансную частоту f0, характеристическое сопротивление    добротность и полосу пропускания контура. Построить зависимость модуля проводимости последовательного колебательного контура от частоты

Указания. Для расчета обобщенных параметров контура использовать известные соотношения, связывающие их с физическими параметрами.

График зависимости модуля проводимости строить в диапазоне частот

Ответ

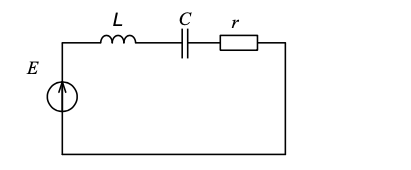

Схема контура представлена на рисунке 4.

Рисунок 4 Схема цепи Определим резонансную частоту

Рассчитаем характеристическое (волновое) сопротивление
