Условие:

Контур с теми же параметрами, что и в задаче 2, подключен параллельно к генератору с внутренним сопротивлением Ri=250 кОм. Ток генератора при настройке контура в резонанс равен 0,25 мА. Определить: 1) ток в контуре и напряжение на нем Ik0 и Uk0 при резонансе; 2) эквивалентные добротность, полосу пропускания, коэффициент избирательности по соседнему каналу и коэффициент прямоугольности резонансной характеристики Qэ, П0,7, Nск, КП; 3) резонансный коэффициент передачи напряжения КU0 .
Сопоставить параметры контуров Qэ, П0,7, Nск, при последовательном и параллельном питания и ответить на вопросы:

чем объяснить отличие параметров контура при различном питании?
при каком соотношении внутреннего сопротивления генератора Ri и резонансного сопротивления контура Rое избирательность по напряжению максимальна и почему?
с какой целью генератор или нагрузку подключают к контуру не полностью? Привести схемы контуров 2 и 3 видов.

Решение:

На рис.5 приведена схема параллельного колебательного контура, заимствованная из [2]

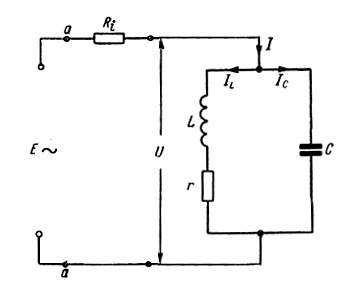

Рис.5. Схема параллельного колебательного контура

Характерной особенностью параллельного контура является тот факт, что при совпадении частоты сигнала генератора с резонансной частотой контура напряжение на контуре существенно возрастает, а ток, потребляемый от генератора, значительно уменьшается.

Поскольку номиналы ...
