Квадратное помещение размером 77 м освещается 4 светильниками, как это показано на рис. 1. Каждый светильник имеет заданный световой поток Ф

«Квадратное помещение размером 77 м освещается 4 светильниками, как это показано на рис. 1. Каждый светильник имеет заданный световой поток Ф»
  • Электроника, электротехника, радиотехника

Условие:

Квадратное помещение размером освещается 4 светильниками, как это показано на рис. 1.

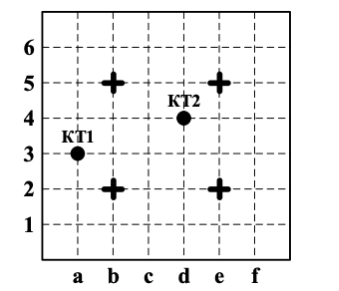

Рис. 1. Схема освещения помещения

Каждый светильник имеет заданный световой поток Ф и определенный тип КСС. Для позиционирования светильников и контрольных точек применен принцип шахматной доски. Светильники расположены в точках b2, b5, e2, e5. Положение контрольных точек КТ1 и КТ2 и другие исходные данные указаны в таблице 1. Требуется рассчитать точечным методом освещенность

в контрольных точках.

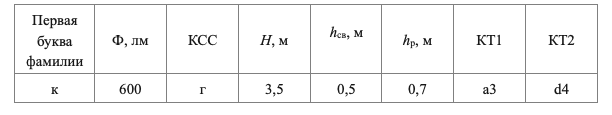

Таблица 1

Исходные данные для расчета



Решение:

Высота светильников над освещаемой поверхностью составит:

Расстояния d между проекциями расположения светильников и контрольными точками КТ1 и КТ2 рассчитаем по известным арифметическим правилам и внесем в таблицу 2. Затем рассчитаем по теореме Пифагора расстояния R, являющиеся гипотенузами треугольников с катетами h и d. Согласно теореме тангенсов, отношение противолежащего к углу катета к прилежа...
