Лабораторная работа: Исследование неразветвлённой электрической цепи постоянного тока. Цель работы: теоретический расчёт, экспериментальное исследование и моделирование неразветвленной электрической цепи постоянного тока.

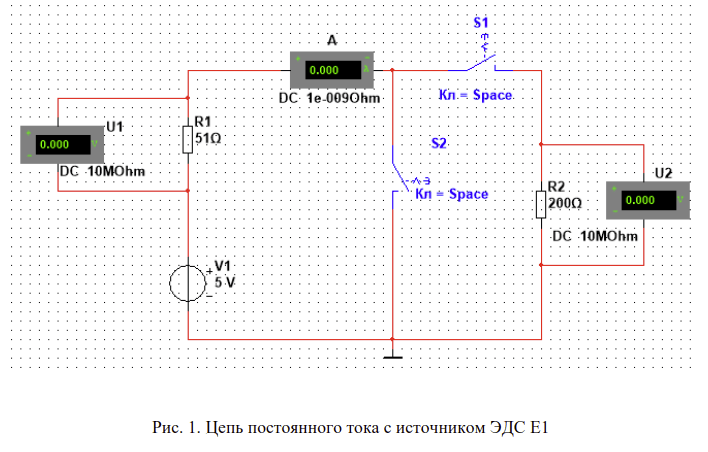

1. Включим компьютер и откроем программу моделирования электронных схем Multisim. Соберем на электронном столе схему, приведённую на рис. 1, с номиналами резисторов и ЭДС.

2. Рассчитаем цепь: вычислим ток в цепи и напряжение в режиме нагрузки, короткого замыкания (к.з.) и холостого хода (х.х.). Подсчитаем мощности рассеяния на резисторах R1 и R2 во всех режимах. Результаты вычислений занесем в табл...
