Лабораторная работа №2: Исследование электрической цепи постоянного тока и её расчёт методом эквивалентного генератора Цель работы: теоретический расчёт методом эквивалентного генератора и

5 сентября 2024
Электроника, электротехника, радиотехника

Условие:

Лабораторная работа №2: Исследование электрической цепи постоянного тока и её расчёт методом эквивалентного генератора

Цель работы: теоретический расчёт методом эквивалентного генератора и моделирование разветвлённой электрической цепи постоянного тока.

Порядок проведения работы

1. Анализ схемы

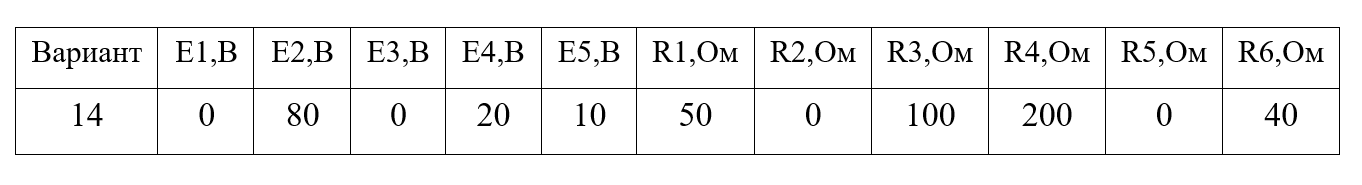

В цепи, изображённой на рис.12, рассчитать ток I(R₆) в резисторе R₆ методом эквивалентного генератора.

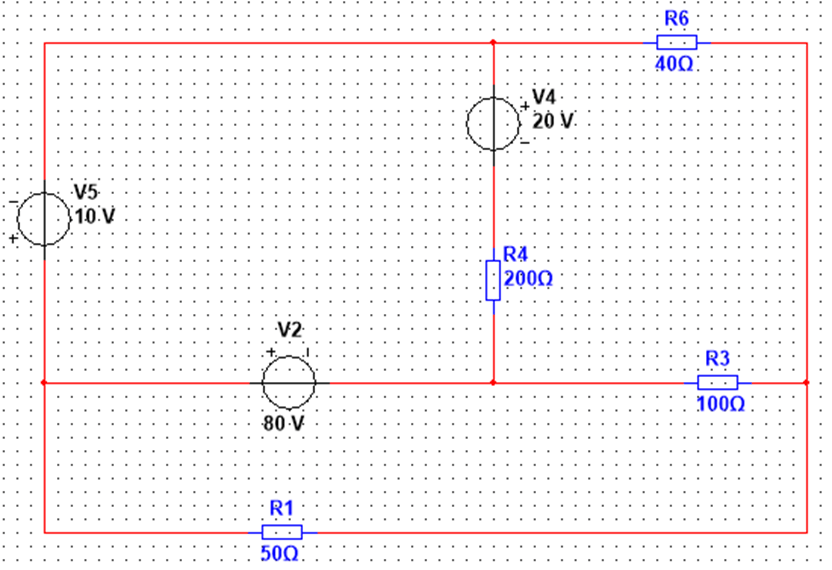

Рис. 12. Расчетная схема согласно варианта

2. Моделирование схемы

1. Включить компьютер и откроем в нём программу моделирования электронных схем Multisim.

2. Собрать на электронном столе схему, приведённую на рис.10, с номиналами резисторов и э.д.с. согласно варианта.

3. Измерить силу тока, протекающего через резистор R₆ (рис.17).

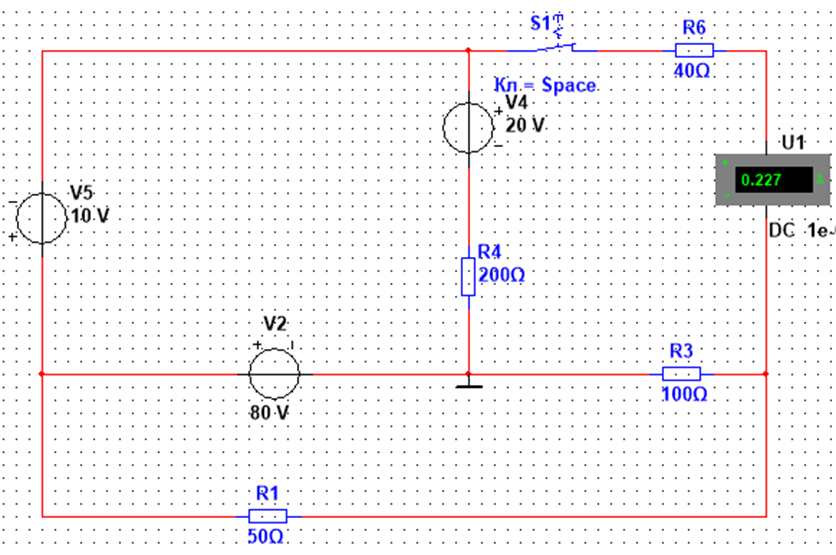

Рис.17. Измерение силы тока, протекающего через резистор R₆ при моделировании

4. Измерить напряжение холостого хода, и ток короткого замыкания на участке АВ.

5. Сравнить результаты.

Решение:

1. Рассчитываем напряжение холостого хода разомкнутой ветви между точками А и В. После размыкания ветви АВ получим расчетную схему на (рис.13):

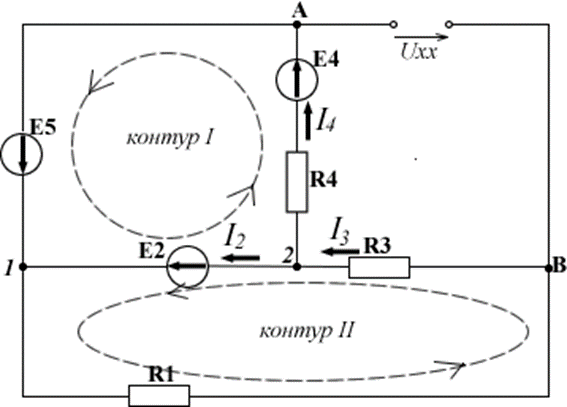

Рис.13. Схема для нахождения напряжения холостого хода

Для нахождения напряжения холостого хода между точками А и В составим систему уравнений, составленных по 1-му и 2-му законам Кирхгофа для узла 2 и ко...
