Лабораторная работа №2 "Счетчики"
- Электроника, электротехника, радиотехника
Условие:
Цель работы: Изучение принципов построения счетчиков и приобретение практических навыков работы с ним.
Решение:
Ход работы
1. Запускаем программу Multisim 14.2.
2. В программе Multisim требуется собрать суммирующий асинхронный счетчик на JK-триггерах (см. рис. 1).

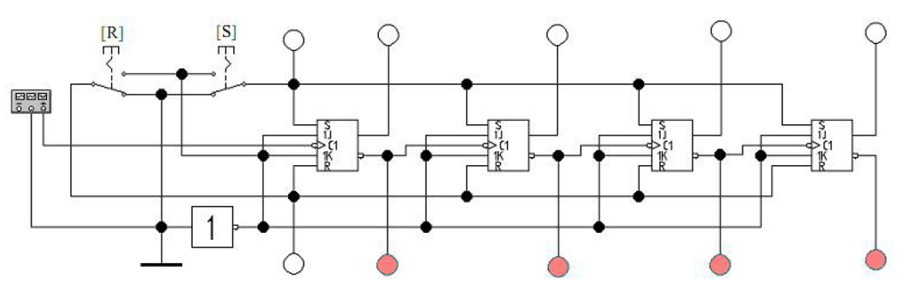

Рисунок 1 Схема суммирующего асинхронного двоичного счетчика
