Условие задачи
Лабораторная работа №2. Счетчики
Цель работы:
Изучение принципов построения счетчиков и приобретение практических навыков работы с ним.
Порядок выполнения лабораторной работы
1. Запустите программу Multisim (Electronics Workbench).

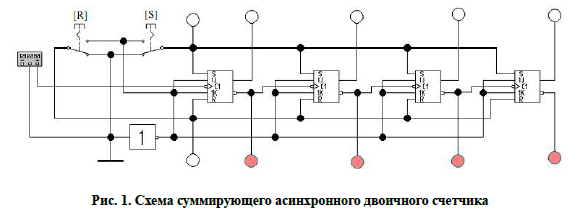

2. Соберите суммирующий асинхронный счетчик на JK-триггерах (см. рис. 1).
Сигналы установки исходного состояния счетчика подаются с помощью переключателей, а счетные импульсы - от функционального генератора. Назначьте переключателям соответствующие клавиши. Откройте окно установки свойств генератора двойным щелчком левой клавиши мыши на его изображении и установите следующие параметры генератора: прямоугольная форма сигнала, частота не более 100 Гц, длительность 50%, амплитуда 5 В, смещение 0 В. Запустите процесс моделирования. Установите нулевое
состояние счетчика сигналом по входу R. Снимите сигнал обнуления и составьте таблицу состояний счетчика. Исследуйте реакцию счетчика на управляющие сигналы. Изобразите временные диаграммы работы счетчика.

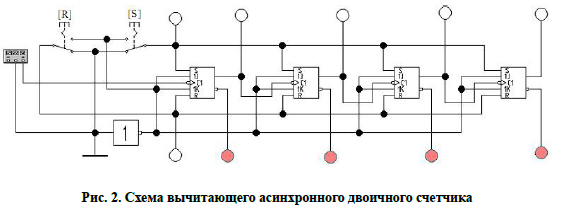

3. Соберите вычитающий асинхронный двоичный счетчик (см. рис. 2).
Назначьте переключателям соответствующие клавиши. Установите те же параметры функционального генератора, что и в п.1. Установите нулевое состояние счетчика сигналом по входу R. Снимите сигнал обнуления и составьте таблицу состояний счетчика. Изобразите временные диаграммы работы счетчика.
4. Соберите реверсивный асинхронный счетчик (см. рис. 3).
Назначьте переключателям соответствующие клавиши. Установите те же параметры функционального генератора, что и в п.1. Установите нулевое состояние счетчика сигналом по входу R. Снимите сигнал обнуления и составьте таблицу состояний счетчика. Изобразите временные диаграммы работы счетчика.

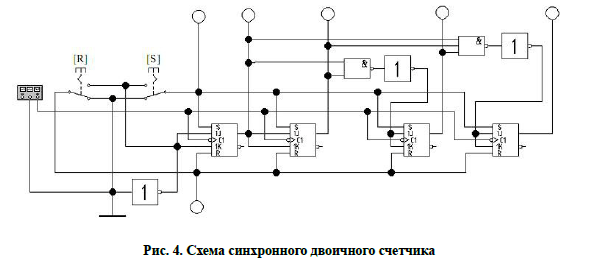

5. Соберите схему синхронного двоичного счетчика (см. рис. 4).
Назначьте переключателям соответствующие клавиши. Установите те же параметры функционального генератора, что и в п.1. Установите нулевое состояние счетчика сигналом по входу R. Снимите сигнал обнуления и составьте таблицу состояний счетчика. Изобразите временные диаграммы работы счетчика.
Ответ
1. Запускаем программу Multisim 14.2.

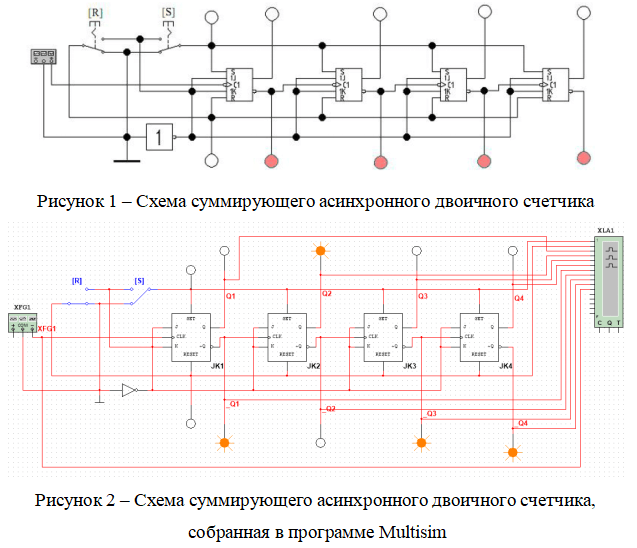

2. В программе Multisim требуется собрать суммирующий асинхронный счетчик на JK-триггерах (см. рис. 1).
Сигналы установки исходного состояния счетчика подаются с помощью переключателей, а счетные импульсы от функционального генератора. Требуется установить следующие параметры генератора: прямоугольная форма сигнала, частота не более 100 Гц, длительность 50%, ам...
