Линейные однофазные синусоидальные электрические цепи с параллельным и смешанным соединением элементов цепи

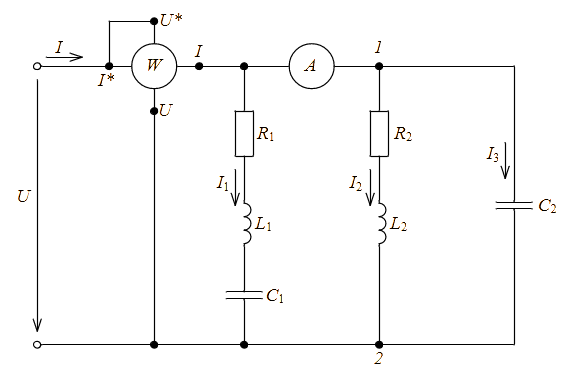

Используя данные, приведённые для электрической цепи переменного тока (рис. 4.1), определить напряжение , действующее на зажимах цепи, показание ваттметра , ёмкость конденсатора при резонансе токов, если на участке 1 – 2 электрической цепи амперметр  показывает ток , а частота тока питающей цепи . Построить векторную диаграмму токов и напряжений для всей электрической цепи. Определить активное , реактивное  и полное сопротивление  и соответствующие проводимости  , а также коэффициенты мощности , полную , активную и реактивную  мощности ветвей и всей электрической цепи переменного тока.
