Линейные разветвленные электрические цепи однофазного синусоидального тока

Для заданной электрической цепи (см. рис. 4) требуется:

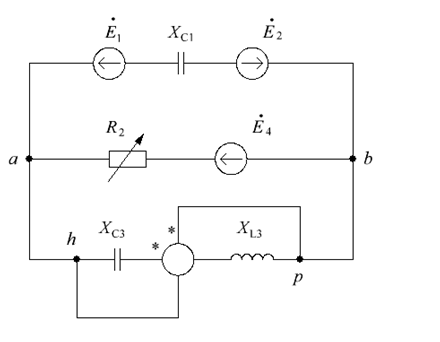

1. Вычертить расчетную схему замещения цепи.

2. Определить действующие значения токов на всех участках цепи и проверить правильность полученных результатов по первому закону Кирхгофа.

3. Определить действующие значения напряжений на отдельных участках цепи.

4. Построить векторную (топографическую) диаграмму напряжений и векторную диаграмму токов.

5. Составить уравнение баланса мощностей.

6. Построить круговую диаграмму для тока в ветви с сопротивлением, величина которого меняется от 0 до ∞.

7. Определить по круговой диаграмме ток в этой ветви для указанного значения изменяемого сопротивления и сравнить его с результатом расчета (пункт 2).

8. По данным пунктов 2 и 3 определить показания ваттметра, включенного в цепь.

Параметры элементов цепи приведены в таблицах 2, 3.

Таблица 2 – Исходные данные для расчета

Таблица 3 – Исходные данные для расчета

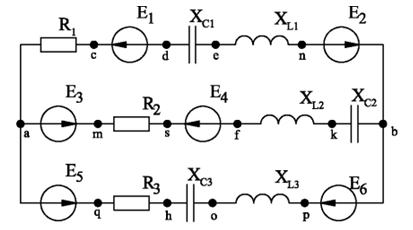

Рисунок 4 – Исходная схема электрической цепи
