Линия без потерь длиной l с волновым сопротивлением Z c соединяет генератор и нагрузку Четвертьволновый трансформатор, включенный непосредственно к нагрузке совместно

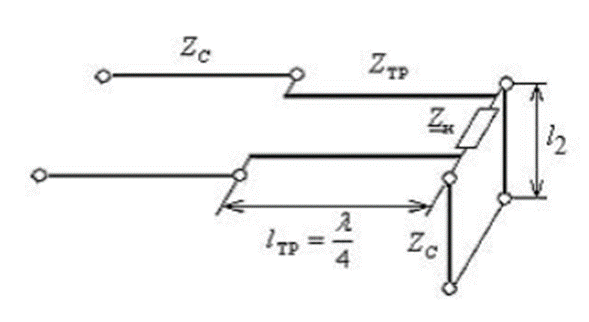

Линия без потерь длиной l с волновым сопротивлением Z c соединяет генератор и нагрузку Четвертьволновый трансформатор, включенный непосредственно к нагрузке совместно с короткозамкнутым шлейфом длиной включенным параллельно нагрузке

Определить:

1.  Построить график распределения действующих значений напряжения U(x) и тока I (x) вдоль линии ( x отсчитывается то конца линии).

2.  Рассчитать согласующее устройство заданного типа.

3.  Построить график распределения действующих значений напряжения U и тока I в линии и в элементах согласующего устройства (трансформаторе, шлейфе) после согласования, считая, что действующее значение генератора   осталось неизменным

Дано:

Скорость распространения волны в воздухе
