  4. Линия передачи с волновым сопротивлением Z0 имеет конечную длину, а на ее конце имеется нагрузка с импедансом ZL. Волна, б...

Линия передачи с волновым сопротивлением Z0 имеет конечную длину, а на ее конце имеется нагрузка с импедансом ZL. Волна, бегущая от генератора к нагрузке , может отразиться в виде волны, бегущей от нагрузки к генератору

«Линия передачи с волновым сопротивлением Z0 имеет конечную длину, а на ее конце имеется нагрузка с импедансом ZL. Волна, бегущая от генератора к нагрузке , может отразиться в виде волны, бегущей от нагрузки к генератору»
  • Электроника, электротехника, радиотехника

Условие:

 Линия передачи с волновым сопротивлением Z0 имеет конечную длину, а на ее конце имеется нагрузка с импедансом ZL. Волна, бегущая от генератора к нагрузке , может отразиться в виде волны, бегущей от нагрузки к генератору .

Из граничных условий на нагрузке: , где VL , IL – напряжение и ток на нагрузке, а также из условий:

   получить амплитудный коэффициент отражения для напряжения V-/V+  и амплитудный коэффициент отражения для тока I - /I+

Получить численные значения этих коэффициентов отражения для следующих вариантов связи импеданса нагрузки и волнового сопротивления линии:  ZL = 100Z0

Решение:

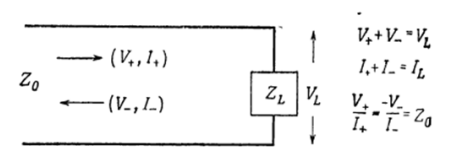

Рисунок 8 Линия передачи, оканчивающиеся нагрузкой с импедансом

Волна, бегущая вправо может отразиться в виде волны, бегущей влево . Граничные условия должны быть следующими:
