Максимальная амплитуда напряженности электрического поля в прямоугольном объемном резонаторе с размерами a = 20 см; b = 10 см; с = 30 см равна 105 В/м. Материал стенок – медь (σ(Cu) = 5⋅8⋅107 См/м).

26 августа 2024
Электроника, электротехника, радиотехника

Условие:

Максимальная амплитуда напряженности электрического поля в прямоугольном объемном резонаторе с размерами a = 20 см; b = 10 см; с = 30 см равна 105 В/м. Материал стенок – медь (σ(Cu) = 5⋅8⋅10⁷ См/м). Тип колебаний H₁₀₁.

Определить запасенную энергию и мощность потерь в стенках.

Решение:

Основным типом колебаний в прямоугольном резонаторе, имеющим минимальную резонансную частоту, в зависимости от соотношения размеров а, b, и c могут быть Н101, Н011 или Е110.

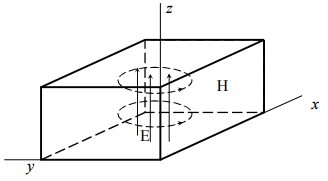

Например, при b а и, b c основным типом колебаний является Н101, картина силовых линий поля которого изображена на рисунке, а составляющие векторов поля описываются выраж...
