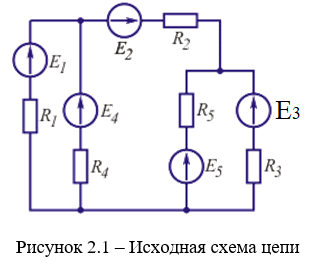

Методом активного двухполюсника определить ток, протекающий через один из резисторов цепи, схема которой представлена на рис. 2.1. Числовые данные, наименование резистора, ток которого подлежит определению, приведешь в табл. 2.1.
«Методом активного двухполюсника определить ток, протекающий через один из резисторов цепи, схема которой представлена на рис. 2.1. Числовые данные, наименование резистора, ток которого подлежит определению, приведешь в табл. 2.1.»
- Электроника, электротехника, радиотехника
Условие:
Методом активного двухполюсника определить ток, протекающий через один из резисторов цепи, схема которой представлена на рис. 2.1. Числовые данные, наименование резистора, ток которого подлежит определению, приведешь в табл. 2.1.

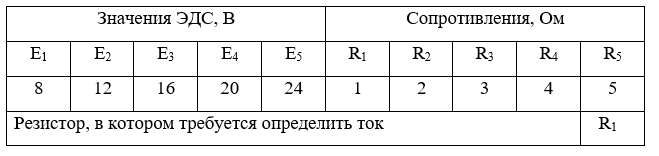

Таблица 2.1 – Исходные данные
Решение:
Разделим заданную цепь на активный двухполюсник и его нагрузку. В данной цепи нагрузкой является резистор R1, а вся остальная цепь - активным двухполюсником.

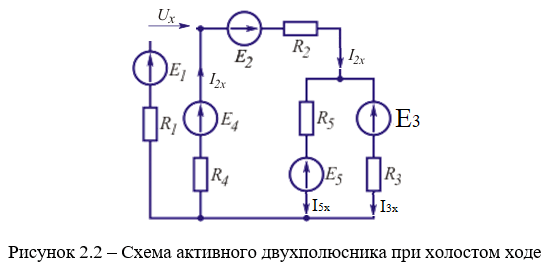

Определим напряжение холостого хода Uх на зажимах активного двухполюсника. Cхема активного двухполюсника при холостом ходе приведена на рис. 2.2.
Определим токи холостого хода I2Х , I3Х, I5Х активного двухполюсника методом двух законов Кирхго...
