Методом комплексных амплитуд рассчитать мгновенные значения ЭДС источника, токов в ветвях и напряжений на элементах. Построить векторные диаграммы для любого контура и любого узла. Осуществить проверку, составив баланс мощностей.
«Методом комплексных амплитуд рассчитать мгновенные значения ЭДС источника, токов в ветвях и напряжений на элементах. Построить векторные диаграммы для любого контура и любого узла. Осуществить проверку, составив баланс мощностей.»
- Электроника, электротехника, радиотехника
Условие:
Методом комплексных амплитуд рассчитать мгновенные значения ЭДС источника, токов в ветвях и напряжений на элементах. Построить векторные диаграммы для любого контура и любого узла. Осуществить проверку, составив баланс мощностей.
Исходные данные:
R1=4 Ом, L3=40 мГн, C4=500мкФ, C5=500мкФ, e(t)=44sin200t
Решение:
Дано:
R1=4 Ом,
L3=40 мГн,
C4=500мкФ,
C5=500мкФ,
e(t)=44sin200t
1. Составим комплексную схему замещения. Обозначим на схему токи и узлы.

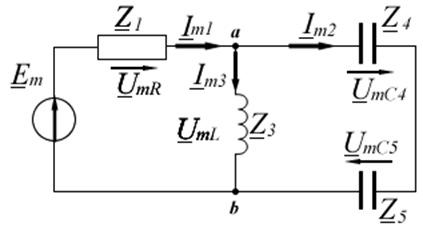

Рис.2. Расчетная схема
1. Комплексная амплитуда входного напряжения при его заданном аналитическом выражении вида e(t)=44sin200t в показательной форме запишется как
