Методом контурных токов определить действующие I и мгновенные i значения токов в ветвях электрической цепи переменного тока с частотой f равно пятьдесят Гц

22 января 2025
Электроника, электротехника, радиотехника

Условие:

Методом контурных токов определить действующие I и мгновенные i значения токов в ветвях электрической цепи переменного тока с частотой f=50 Гц (рис. 3.111), режим работы источников ЭДС E₁-E₈, коэффициенты мощности cos⁡φ всей цепи, составить баланс активных мощностей.

Дано:

Решение:

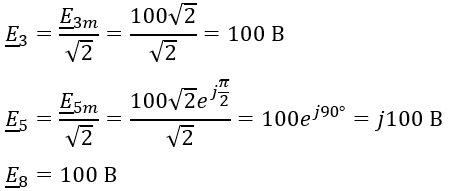

Представим источники ЭДС в комплексной форме:

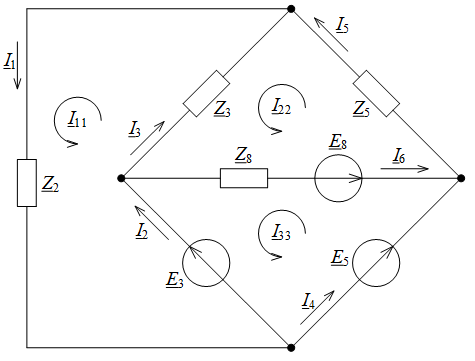

В схеме четыре узла (у=4) и шесть ветвей с неизвестными токами (в=6). Число независимых контуров в-(у-1)=3. Записываем по методу контурных токов систему из 3-х уравнений:
