Методом контурных токов определить действующие I и мгновенные i значения токов в ветвях электрической цепи переменного тока с частотой f =50 Гц, режим работы источников ЭДС Е1 - Е8, коэффициенты мощности cos φ всей цепи

2 апреля 2025
Электроника, электротехника, радиотехника

Условие:

Методом контурных токов определить действующие I и мгновенные i значения токов в ветвях электрической цепи переменного тока с частотой f =50 Гц, режим работы источников ЭДС Е₁ - Е₈, коэффициенты мощности cos φ всей цепи, составить баланс активных мощностей. Комплексные E или мгновенные e значения ЭДС источников питания, напряжения U и полные сопротивления Z ветвей приведены в таблице 1.

Схема электрической цепи изображена на рисунке 1.

Выключатели замкнуты: B₁, B₃, B₇, B₈.

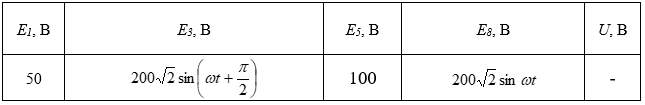

Таблица 1 – Исходные данные для расчета цепи

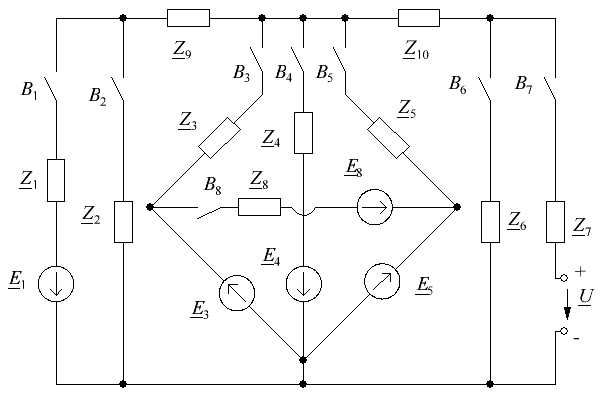

Рисунок 1 – Схема электрической цепи

Решение:

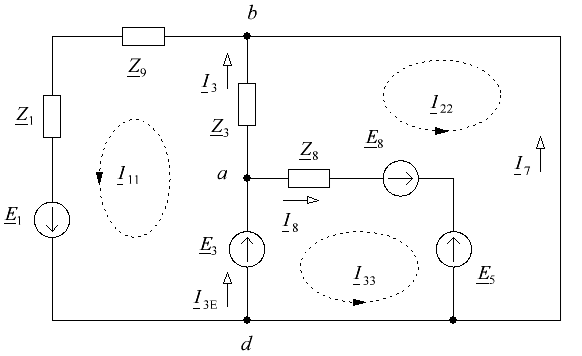

1. Составляем расчетную схему электрической цепи с учетом исходных данных (рис. 2). Из схемы исключаем ветви с разомкнутыми выключателями, токи в этих ветвях равны нулю.

На схеме выбираем направления токов в ветвях и направление контурных токов.
