Методом контурных токов определить действующие и мгновенные значения токов в ветвях электрической цепи переменного тока с частотой , режим работы источников ЭДС

9 марта 2025
Электроника, электротехника, радиотехника

Условие:

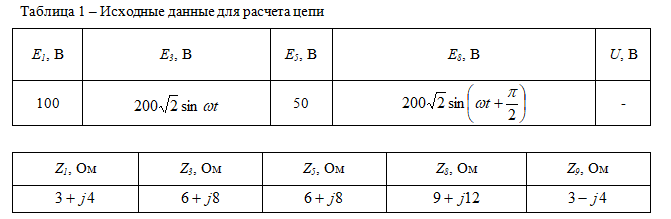

Методом контурных токов определить действующие I и мгновенные i значения токов в ветвях электрической цепи переменного тока с частотой , режим работы источников ЭДС , коэффициенты мощности всей цепи, составить баланс активных мощностей. Комплексные или мгновенные е значения ЭДС источников питания, напряжения U и полные сопротивления Z ветвей приведены в таблице 1.

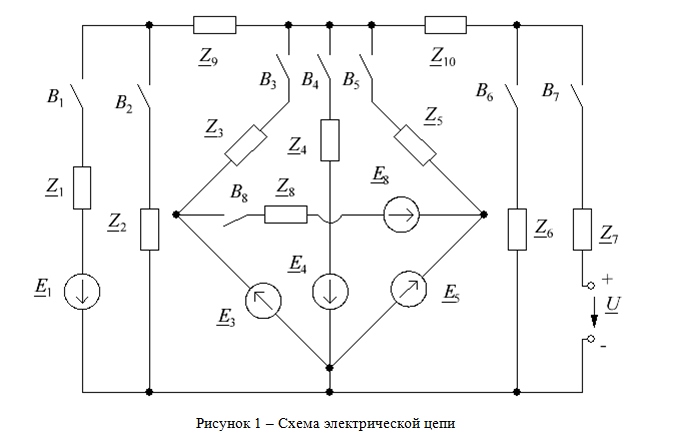

Схема электрической цепи изображена на рисунке 1.

Выключатели замкнуты:

Решение:

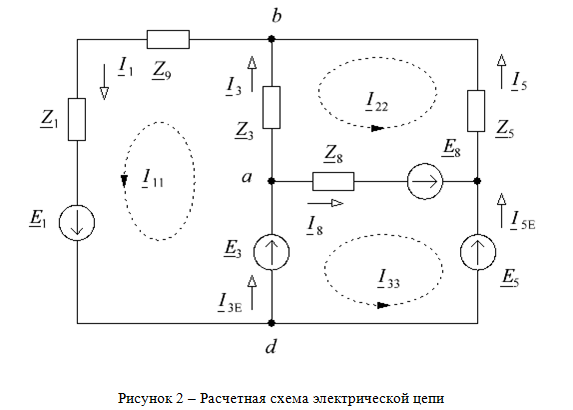

1. Составляем расчетную схему электрической цепи с учетом исходных данных (см. рис. 2). Из схемы исключаем ветви с разомкнутыми выключателями, токи в этих ветвях равны нулю.

На схеме выбираем направления токов в ветвях и направление контурных токов.
