Методом наложения определить ток в резисторе R6, если все ЭДС по 20 В, все токи источников по 2 А, все сопротивления по 10 Ом. Схема представлена на рисунке 1.
- Электроника, электротехника, радиотехника
Условие:
Методом наложения определить ток в резисторе R6, если все ЭДС по 20 В, все токи источников по 2 А, все сопротивления по 10 Ом.
Схема представлена на рисунке 1.

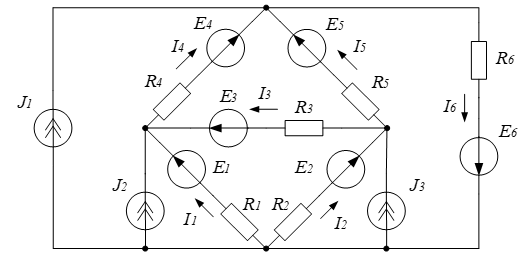

Рисунок 1 – Исходная схема
Исходя из условий задачи, исходные данные:
Решение:
1) Выбирем положительные направления токов в ветвях цепи.
В исходной схеме (рисунок 1) заданы направления токов в ветвях цепи, далее будем отталкиваться от этих направлений.
2) Найдём частичные токи в ветвях, вызванные каждым источником по отдельности (схему рассчитываем девять раз, т.к. столько источников действует в схеме шесть ЭДС и три источника тока).
2.1) Рассмотрим источник тока под номером один (J1).
Исключим все источники, кроме источника тока под номером один (J1), пользуясь правилом исключения источников (рисунок 2). Обозначим частичные токи от источника тока под номером один индексами...
